动态平衡电动调节阀公司
一、动态平衡电动调节阀公司概述:

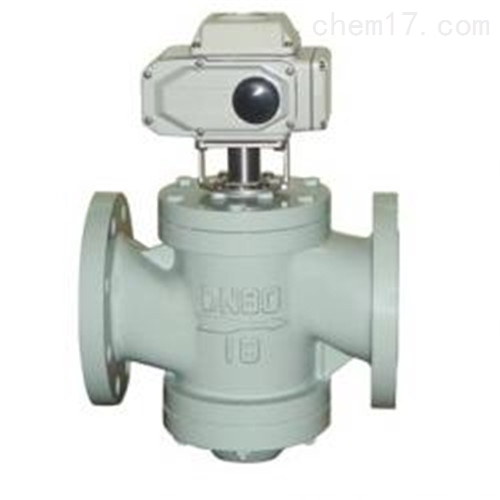

EDRV动态平衡电动调节阀是区别与传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。(1)当进口压力P1 升高时,(P1-P2)增大,这时电动阀阀芯向上运动。使P1 、P2 间开度减少,气动V形调节球阀阀芯压力P2降低;当进口压力P1降低时,(P1-P2 )间开度增大阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯调节作用,P2,P3间的压差始终保持不变。因此这种电动阀的抗干扰能力强、具有动态平衡的功能
(2)当电动执行器接受控制信号使阀轴延 R 向旋转时,间的开度也随之变化。由于不管系统压差如何变化, 间的压差始终不变,因此对应任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线一致的,没有偏离,因此这种电动调节阀比传统的电动调节阀具有更好的调节性能。
二、主要性能参数:
产品型号 | 阀门形式 | 规格 | 压差范围 (KPa) | 流量范围 (m0/h) | 工作 压力 | 流量 误差 | 流体 温度 |
A/D-EDRV1 | 二通 | DN25 | 30-300 | 0.2-2.9 | PN16 | 5% | 0-100℃ |
A/D-EDRV2 | DN32 | 30-300 | 0.5-4-7 | ||||
A/D-EDRV3 | DN40 | 30-300 | 1-7-7 | ||||
A/D-EDRV4 | DN50 | 30-300 | 2-12.1 | ||||
A/D-EDRV8 | DN65 | 30-300 | 3-20.4 | ||||
A/D-EDRV9 | DN80 | 30-300 | 5-30.8 | ||||
A/D-EDRV10 | DN1OO | 30-300 | 10-45.3 | ||||
A/D-EDRV11 | DN125 | 30-300 | 15-70-7 | ||||
A/D-EDRV12 | DN150 | 30-300 | 20-101.8 | ||||
A/D-EDRV13 | DN200 | 33-300 | 5.0-360 | ||||
A/D-EDRV14 | DN250 | 22-210 | 4.O-460 |
三、主要连接尺寸:
阀门形式 | 型号 | 规格 | 外形尺寸 | ||
长(L) | 下高(H2) | 上高(H1) | |||
| EDRV1 | DN25 | 160 | 70 | 265 |
EDRV2 | DN32 | 180 | 100 | 275 | |
EDRV3 | DN40 | 200 | 110 | 285 | |
EDRV4 | DN50 | 230 | 120 | 290 | |
EDRV5 | DN65 | 290 | 124 | 339 | |
EDRV6 | DN80 | 310 | 150 | 348 | |
EDRV7 | DN100 | 350 | 158 | 357 |
四、工作原理:
动态平衡电动调节阀是动态平衡与电动调节一体化的产品,它采用全新设计理念,使得调节阀在系统实际工作过程中当压力波动时,能平衡动态系统的压力变化。因些,这种动态平衡电动调节阀工作时的流量特性曲线与理想的流量特性曲线是一致的,没有偏离;特殊的设计保证了电动平衡阀的调节只受标准控制信号的作用,而不受系统压力波动的影响。而且,对应电动阀的任一开度位置其流量都是恒定的,对于暖通空调系统来说,这就意味着电动阀在任一位置输送的热(冷)量都是稳定的。因些这种动态电动平衡阀特别适用于系统负荷变化较大的变流量系统中,具有搞干扰能力强,工作状态稳定,调节精度高的特点。避免了传统的电动调节阀即使在同一开度位置,其流量也随之系统压力波动而变化得缺点。动态电动平衡阀保持些些流量不变,当改变时,开度改变,设定新的流量值,平衡阀再保持新流量不变,这样可不受外界影响,而保持机组的流量不变,使系统调节比较稳定。
